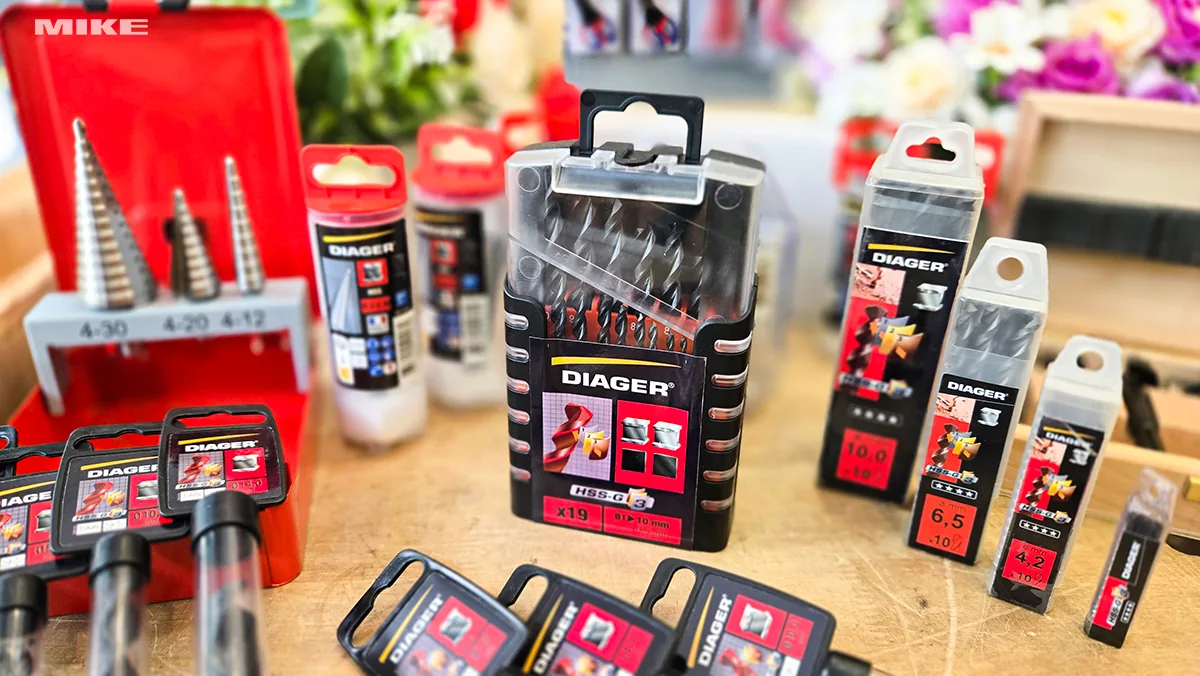

Bộ mũi khoan inox phủ TiAlN 3 lớp 19 chi tiết Ø1-10mm HSS G3 DIAGER 705D , đầu mũi 135°

Bộ 19 mũi khoan thép HSS G3 phủ TiAlN của Diager mang mã 705D cung cấp giải pháp khoan kim loại đa năng với dải đường kính từ Ø1 đến Ø10mm. Lớp phủ TiAlN đa tầng hoạt động như rào cản nhiệt, giảm ma sát và kéo dài tuổi thọ dụng cụ. Đầu mũi 135° giúp định tâm chính xác ngay từ lần chạm đầu tiên. Thiết kế tuân thủ tiêu chuẩn DIN 338 với mài chéo dạng C theo DIN 1412.

Rãnh xoắn loại S tạo điều kiện thoát phoi hiệu quả khi gia công vật liệu tạo phoi trung bình và dài. Dung sai đường kính h8 đảm bảo độ chính xác cao cho các ứng dụng yêu cầu lắp ghép chặt chẽ.

Đặc điểm kỹ thuật bộ mũi khoan thép HSS G3 phủ TiAlN

Vật liệu và lớp phủ

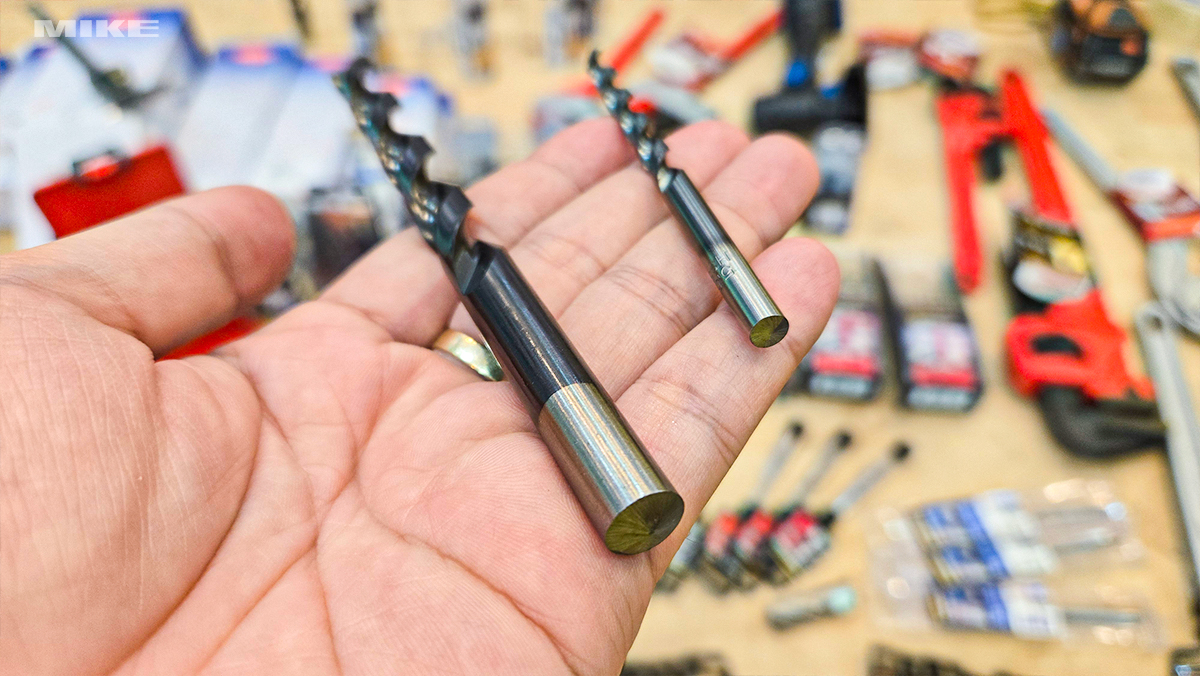

Thân mũi gia công từ thép gió HSS, mài chính xác để đạt độ cứng và độ bền cao. Lớp phủ TiAlN đa tầng tạo màng bảo vệ chống mài mòn, giảm nhiệt độ vùng cắt và kéo dài tuổi thọ dụng cụ đáng kể so với mũi không phủ. Công nghệ phủ này cho phép tăng tốc độ cắt mà không làm giảm chất lượng lỗ khoan.

• Vật liệu thân: thép gió HSS mài chính xác
• Lớp phủ: TiAlN đa tầng chống mài mòn
• Góc mũi: 135° chuẩn DIN 338
• Kiểu mài: chéo dạng C theo DIN 1412
• Rãnh xoắn: loại S cho phoi trung bình và dài
• Dung sai đường kính: h8

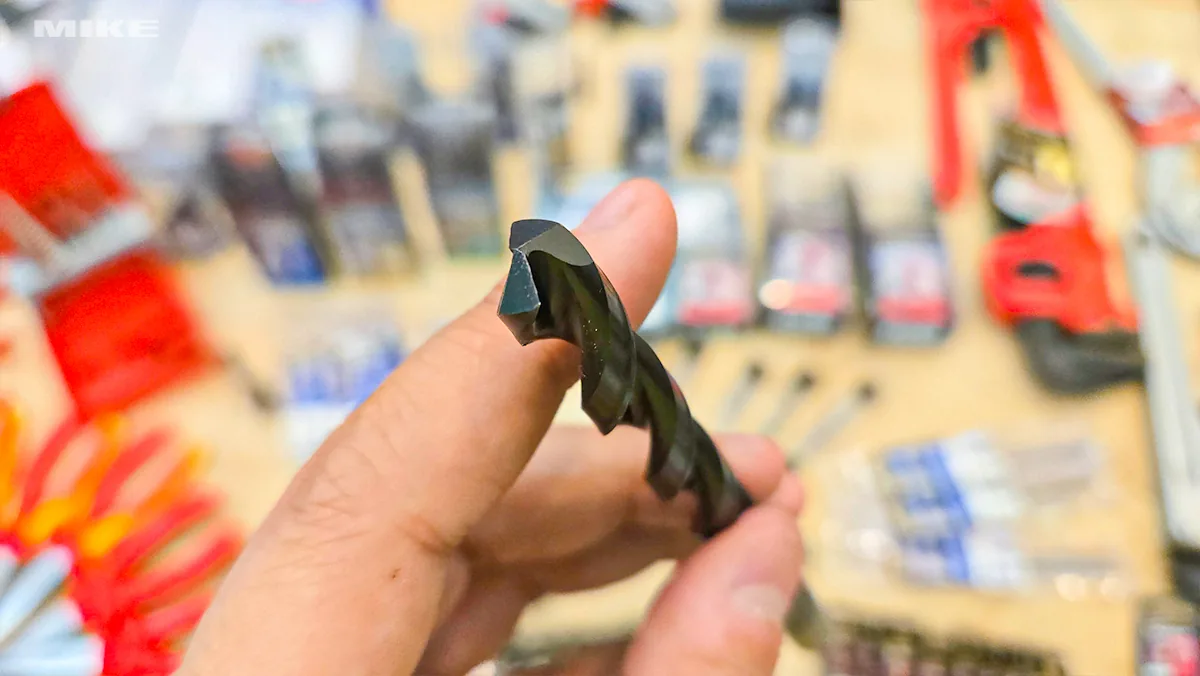

Góc mũi 135° giúp mũi tự định tâm tốt trên bề mặt phẳng, giảm lực ép dọc trục và hạn chế trượt khi khởi động. Kiểu mài chéo dạng C tạo cạnh cắt sắc bén, giảm lực cắt và cải thiện chất lượng bề mặt lỗ.

Phạm vi ứng dụng

Bộ mũi khoan này phù hợp với nhiều loại vật liệu kim loại thường gặp trong cơ khí chế tạo và bảo trì công nghiệp. Khoan thép không hợp kim và thép hợp kim có độ bền kéo đến 1100 N/mm² mà không cần thay đổi thông số cắt phức tạp. Gia công gang cầu, gang xám, nhôm và hợp kim nhôm với tốc độ cao.

• Thép không hợp kim và thép hợp kim đến 1100 N/mm²
• Gang cầu (graphite hình cầu)
• Gang xám (graphite dạng phiến)
• Nhôm và hợp kim nhôm

Lớp phủ TiAlN đặc biệt hiệu quả khi gia công vật liệu có xu hướng dính dao hoặc tạo nhiệt cao. Rãnh xoắn loại S đảm bảo phoi thoát liên tục, tránh tắc nghẽn và gãy mũi khi khoan sâu.

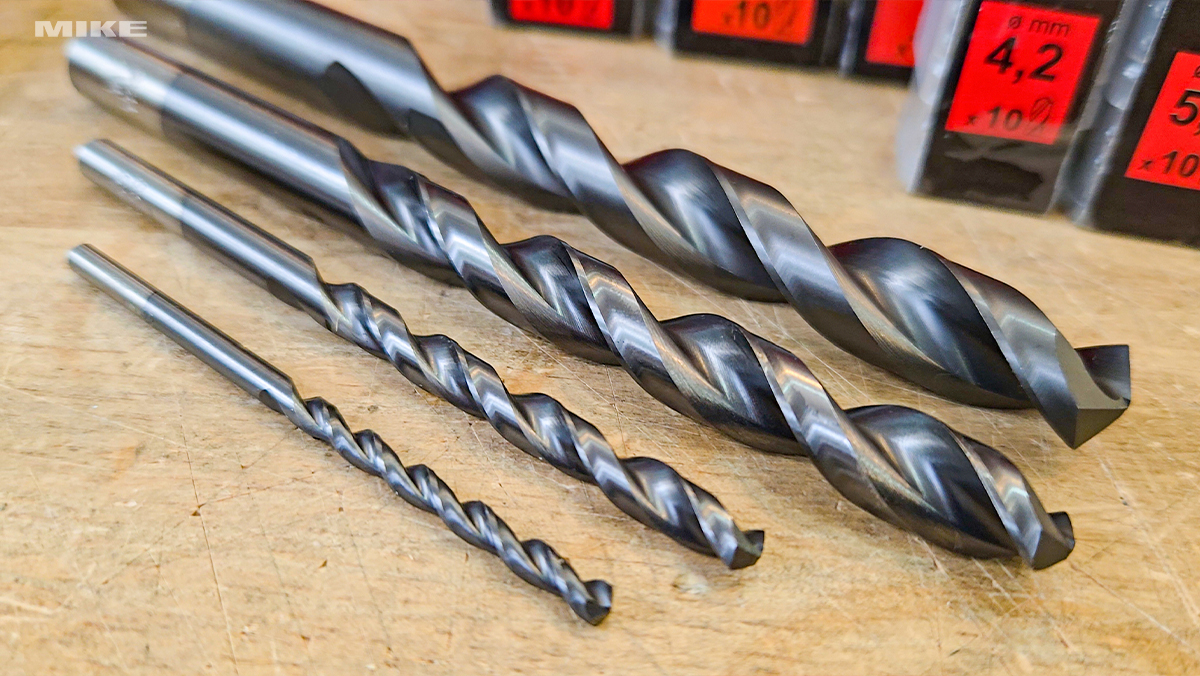

Bộ 705D gồm 19 mũi khoan với đường kính từ Ø1mm đến Ø10mm, bước nhảy 0,5mm. Cấu trúc này bao phủ hầu hết nhu cầu khoan lỗ kích thước nhỏ và trung bình trong xưởng cơ khí. Mỗi mũi được đánh dấu rõ kích thước để dễ nhận biết và bảo quản.

• Số lượng: 19 mũi khoan
• Dải đường kính: Ø1 – Ø10mm
• Bước nhảy: 0,5mm
• Đóng gói: hộp nhựa có ngăn riêng

Hộp đựng thiết kế với các ngăn riêng biệt giúp bảo vệ mũi khỏi va đập và giữ nguyên độ sắc bén của cạnh cắt. Việc sắp xếp theo thứ tự tăng dần giúp lựa chọn nhanh chóng trong quá trình làm việc.

Ứng dụng thường gặp

Bộ mũi khoan HSS G3 phủ TiAlN phục vụ các công việc khoan lỗ trên kết cấu thép, gia công chi tiết cơ khí, lắp ráp thiết bị điện và bảo trì máy móc công nghiệp. Sử dụng trong xưởng sửa chữa ô tô, nhà máy chế tạo, xây dựng kim loại và bảo dưỡng thiết bị. Phù hợp cho cả máy khoan cầm tay và máy khoan bàn với tốc độ quay điều chỉnh được. Lớp phủ TiAlN cho phép làm việc liên tục mà không cần làm mát thường xuyên, tăng năng suất trong môi trường sản xuất hàng loạt.
